Moderní technologie nacházejí stále širší uplatnění i v oblasti záchranných složek. Důkazem je nová mobilní aplikace Rescue Shoring CZ a webové stránky rescueshoring.cz. Jednotky požární ochrany (PO) mají k dispozici ucelený, snadno dostupný a prakticky využitelný nástroj pro efektivní a bezpečnou stabilizaci staticky narušených nebo zřícených konstrukcí. Aplikace a webové stránky jsou navzájem propojené, proto pokud administrátor aplikace provede úpravy, dojde ke změně i na webu.
Vývoj a historie aplikace
Na počátku celého projektu stála pracovní skupina složená z příslušníků Hasičského záchranného sboru České republiky (HZS ČR), která se jednou ročně scházela k výměně poznatků a zkušeností ze zásahové činnosti a z mezinárodního prostředí. V roce 2021 padlo rozhodnutí začít pracovat na tvorbě zásahových karet doplněných o fotodokumentaci, tzv. grafické přílohy. V červenci téhož roku proběhlo v Ostravě první focení základních sestav s využitím systému PARATECH.
Následně se uskutečnilo čtyřdenní odborné zaměstnání ve výcvikovém zařízení HZS Olomouckého kraje v Hamrech. Cílem bylo sjednotit doporučený pracovní postup a použitý materiál při sestavování stabilizačních podpůrných sestav včetně použitých prvků a detailně nafotit základní sestavy. Celý průběh výstavby byl dokumentován za pomoci dronu a 360° kamery. Díky práci dokumentaristů mjr. MgA. Jiřího Studničky DiS. a Martina Dobrovolného vznikla během několika hodin první vizualizace sestavy T-podpěry.
Členové pracovní skupiny se shodli na tom, že tyto vizualizace budou součástí finálních zásahových karet. Tvorba 2D a 3D materiálů však zpočátku probíhala velmi složitě – „na koleně“. Bylo nutné absolvovat řadu jednání, aby se sjednotila posloupnost jednotlivých prvků, jejich grafické zobrazení, použití i barevné označení.
Vedle zásahových karet se pracovní skupina rozhodla vytvořit technické listy pro každou sestavu a později i dílčí technické listy pro jednotlivé prvky. Od tohoto rozhodnutí začala metodika stabilizace dostávat konkrétní směr.
Práce na metodice pokračovaly i přes pandemii covidu-19, která zasáhla Českou republiku od 1. března 2020 do 5. května 2023, která vývoj metodiky zásadně ovlivnila.
V roce 2023, díky schválení grantu MV–generálního ředitelství HZS ČR, došlo k převodu materiálů do prostředí mobilní aplikace, jejíž správu a úpravy zajišťují členové pracovní skupiny. Obrovským přínosem bylo zprovoznění webového rozhraní, které umožňuje využití i při školeních v učebnách pomocí dataprojektoru.
Praktické využití aplikace se potvrdilo například při povodních v září 2024 v Olomouckém kraji, kde bylo mnohokrát nezbytné stabilizovat staticky narušené budovy. V těchto krizových chvílích se aplikace Rescue Shoring CZ ukázala jako výborný pomocník.
Šikmá vzpěra RAKER - základní
Aplikaci tvoří následující moduly:
A. Základy stavebních konstrukcí
Jde o vzdělávací materiál, který byl zpracován původně pro potřeby jednotek určených pro vyhledávání a záchranu osob ze zavalených prostor (USAR odřadu) HZS Moravskoslezského kraje. Poskytuje komplexní přehled o pozemních a průmyslových stavebních konstrukcích se zaměřením na jejich chování při mimořádných událostech. Obsahuje detailní popis nosných a nenosných konstrukcí, včetně jejich rozdělení podle materiálu, technologie a statického působení. Významná část je věnována střešním, stropním, svislým a základovým konstrukcím včetně jejich poruch a způsobů zajištění. Samostatné kapitoly analyzují vlivy požárů a výbuchů na různé typy konstrukcí a vysvětlují důležitost dilatačních spár a identifikace nosných prvků v praxi. Materiál slouží jako metodická opora pro HZS ČR při vyhodnocování statické stability a rozhodování o postupu při zásazích.
B. Stabilizační podpůrné sestavy
Hlavní část aplikace tvoří 13
základních sestav, při jejich výstavbě bylo použito dřevo (tzv. výdřeva), plus stabilizace pomocí dřevěných hranolů (tzv.„cribbing“). Dřevo je základním stabilizačním materiálem, který je nejvíce univerzální a dostupný. Každý z níže uvedených bloků mimo grafické přílohy obsahují 2D a 3D vizualizace, které byly kompletně vytvořeny „od nuly“ grafiky HZS ČR Bc. Tomášem Studničkou a Martinem Dobrovolným. Díky využití těchto moderních vizualizačních nástrojů je metodika stabilizace přehledná, snadno pochopitelná a dobře využitelná nejen při zásazích, ale i během odborné přípravy a školení příslušníků HZS ČR.
Každá sestava je tvořena těmito bloky:
- zásahovou kartou – detailní postup instalace včetně vizualizace a seznamu použitého materiálu,
- grafickou přílohou – grafická podoba zásahové karty s nafocenými a popsanými zásadními kroky při výstavbě,
- technickým listem – podrobné technické specifikace a parametry,
- videem instalace – postup instalace krok za krokem,
- 360° video – interaktivní prohlídka sestavy ze všech úhlů,
- 360° kamera – možnost virtuálního prozkoumání reálné instalace.
C. Technické listy
Detailně popisují jednotlivé stabilizační sestavy, jejich konstrukční prvky, materiálové požadavky a pracovní postupy při jejich instalaci. Důraz je kladen na správné použití hřebíků, příložek, klínů, zarážek a výztuh pro dosažení maximální pevnosti a stability konstrukce. Každá sestava má stanoveny limitní rozměry, úhly seříznutí a kotevní varianty podle typu zásahu a podmínek na místě.
D. Systém PARATECH
Obsahuje 13 finálních fotek základních sestav, při kterých byl použit systém PARATECH v kombinaci se dřevem (např. pro zavětrování).
Šikmá podpěra - svislá
RESCUE SHORING DAYS 2025: Statické zajištění narušených konstrukcí
Dalším krokem k zvládnutí stabilizace staticky narušených konstrukcí byl nultý ročník instrukčně metodického zaměstnání (IMZ) RESCUE SHORING DAYS 2025, který proběhl od 21. do 23. května 2025 v prostorách Střední odborné školy požární ochrany a Vyšší odborné školy požární ochrany střediska Brno. Akce se konala pod záštitou MV-generálního ředitelství HZS ČR.
Koncepce a účastníci
IMZ bylo personálně koncipováno tak, aby se z každého kraje zúčastnili dva příslušníci – člen pracovní skupiny MV-generálního ředitelství HZS ČR a k němu další zástupce HZS příslušného kraje. Lektorský tým tvořili zkušení instruktoři z vybraných HZS krajů, kteří se dlouhodobě věnují problematice technických zásahů a statického zajištění konstrukcí.
Teoretická část: bezpečnost, metodika i moderní technologie
V úvodu akce byla účastníkům představena aplikace Rescue Shoring CZ včetně přidruženého webového rozhraní rescueshoring.cz, které slouží jako ideální nástroj pro teoretické školení a orientaci v metodice výstavby zajišťovacích systémů.
Následovala školení zaměřená na:
- zásady bezpečnosti práce při stabilizaci narušených konstrukcí,
- technické a taktické aspekty jednotlivých zajišťovacích sestav, včetně pravidel jejich nasazení,
- využití moderních technologií, zejména dronů pro průzkum v těžko přístupných nebo nebezpečných oblastech,
- roli statika při zásahu v narušených objektech,
- využití záchranářské kynologie, konkrétně činnost atestovaného kynologa a psa při vyhledávání osob v sutinách.
Praktická část: výstavba sestav a jejich aplikace v terénu
Praktický výcvik probíhal ve specializovaném výcvikovém areálu „Zetor“. Účastníci si zde pod vedením instruktorů prakticky vyzkoušeli výstavbu všech typů zajišťovacích sestav podle nové metodiky – jak pomocí klasických výdřev, tak i prostřednictvím moderních podpůrných systémů PARATECH a HOLMATRO.
Důraz byl kladen na správné provedení konstrukčních detailů, volbu vhodných materiálů a technickou přesnost při budování jednotlivých sestav. Praktická část rovněž vytvořila prostor pro otevřenou diskuzi mezi lektory a účastníky, čímž významně přispěla ke sdílení zkušeností a prohlubování odborných kompetencí jednotek PO.

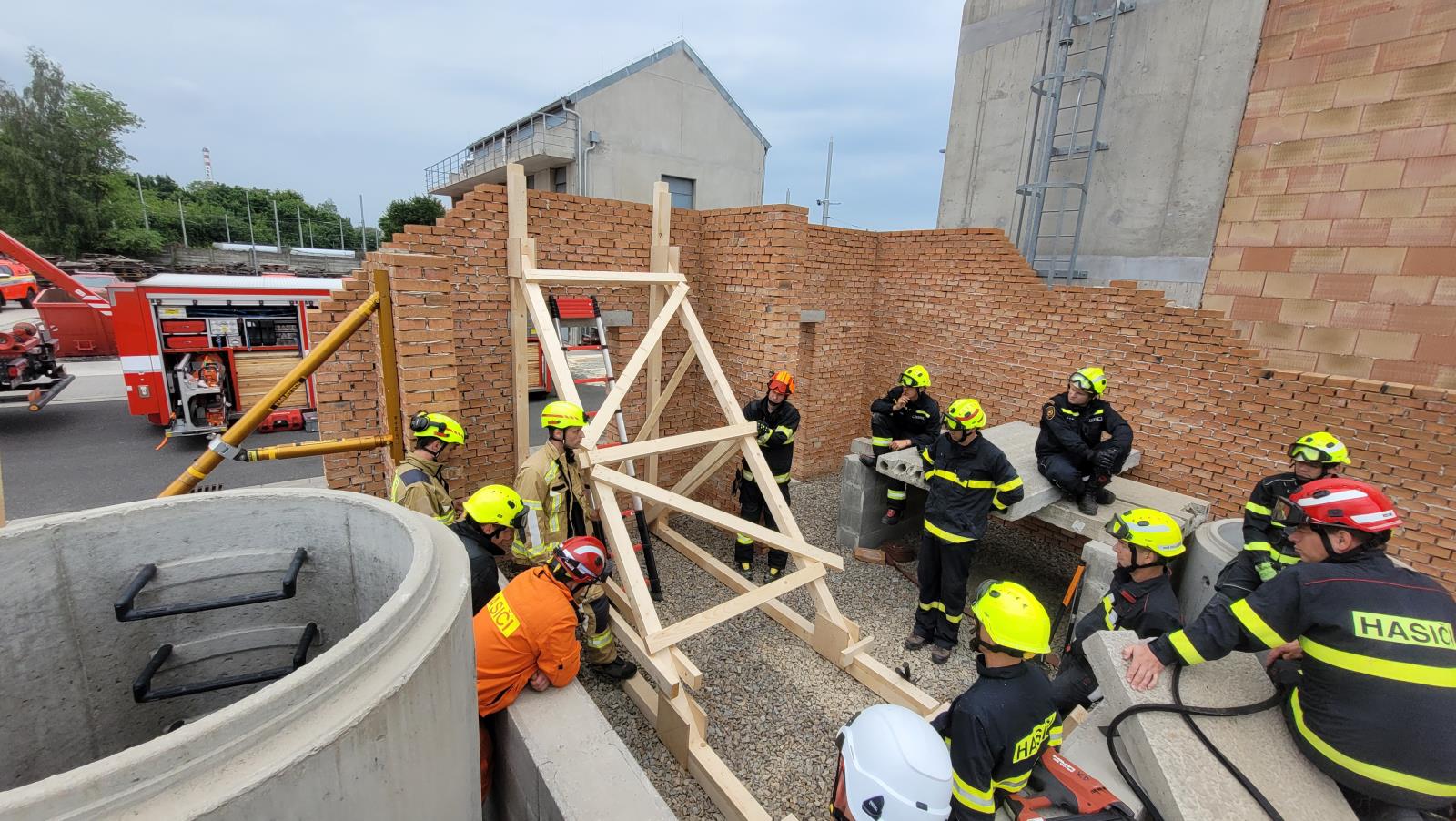

Stavba šikmé vzpěry RAKER při Rescue Shoring Days 2025 v Brně
Ukázky speciálních činností
Součástí praktického výcviku byly také dvě názorné ukázky, které ilustrovaly využitelnost dronů pro průzkum interiérů staticky narušených objektů a práci kynologické dvojice při vyhledávání zasypaných osob v sutinách.
Obě činnosti byly nejen demonstrovány, ale také doplněny o odborný výklad, který účastníkům umožnil lépe pochopit jejich uplatnění při reálných zásazích.
Závěr
Zpracování této problematiky bude nadále pokračovat. Pracovní skupina MV-generálního ředitelství HZS ČR, nově rozšířená o další zástupce HZS krajů, připraví z těchto dat konspekt odborné přípravy jednotek PO. Poděkování patří všem, kteří se jakkoliv podíleli na zpracování metodiky stabilizace, především ale těm, kteří vydrželi až do konce. Díky nim dnes existuje materiál sloužící jednotkám PO pro potřeby operačního i organizačního řízení.
Nultý ročník IMZ RESCUE SHORING DAYS 2025 potvrdil, že problematika statického zajištění konstrukcí má v portfoliu činností jednotek PO své pevné místo. Spojením teoretické přípravy, praktického výcviku a výměny zkušeností mezi příslušníky napříč republikou se podařilo vytvořit kvalitní základ pro další metodický rozvoj této odborné oblasti.
por. Ing. Radim KŘENEK, HZS Moravskoslezského kraje, foto archiv autora
